Válvula de pinza

¡Su fabricante y proveedor líder de actuadores eléctricos en China!
1. Equipo profesional

No solo contamos con un equipo de ventas joven y apasionado disponible las 24 horas del día, los 7 días de la semana para atenderlo, sino también un equipo técnico con mucha experiencia para ayudarlo a resolver cualquier desafío técnico en las soluciones de automatización de válvulas.

2. Equipo avanzado

Contamos con un centro de mecanizado CNC de alta precisión y 6 líneas de productos para garantizar la estabilidad y confiabilidad de la calidad del producto.

3. Rica experiencia

Nuestro taller es un espacio de trabajo eficiente y bien organizado, equipado con equipos modernos y técnicos capacitados. Se llevan a cabo mantenimiento y conservación regulares de los equipos para garantizar procesos de producción perfectos.

4. Productos certificados CE/SIL/ATEX/EAC

Garantizamos una excelente calidad del producto a través de un riguroso control de calidad, materiales y procesos de fabricación de alta calidad, así como un enfoque en los requisitos del cliente.

¿Qué es una válvula de manguito?



Una válvula de pellizco es una válvula de control que utiliza un efecto de pellizco para abrir o cerrar el flujo de un fluido o gas. La válvula cierra un tubo flexible entre una barra fija y otra móvil. La válvula está aislada del medio bombeado.

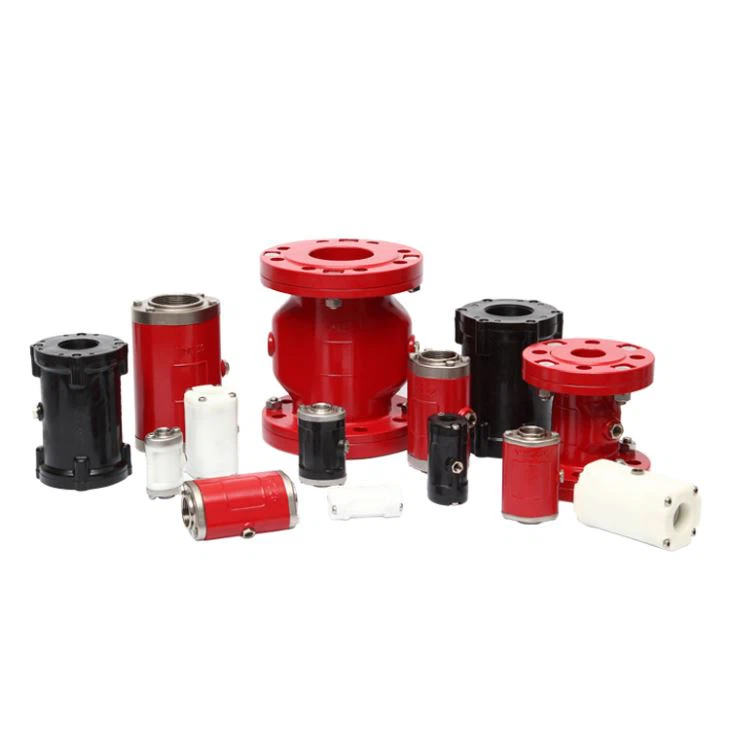

Pneumatic Pinch Valve

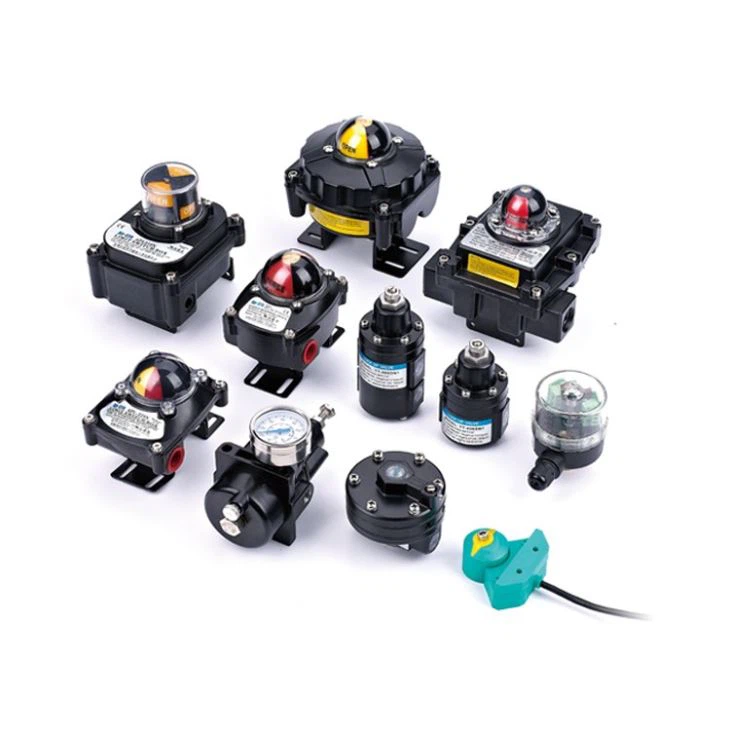

APL210 Limit Switch Box

¿Cómo funciona una válvula de manguito?



El manguito de goma que se encuentra dentro del cuerpo de la válvula es la parte que la cierra. Cuando está en la posición abierta, la válvula de manguito tiene un diámetro total y verdadero. Para cerrar la válvula, se suministra presión de aire a una boquilla de aire en el cuerpo exterior, que luego viaja a la parte interna de la válvula, empujando hacia abajo sobre el manguito de goma que colapsa por completo y se cierra herméticamente. Con las válvulas de manguito, la manga se pliega y se cierra de la misma manera cada vez, para garantizar una vida útil más larga.
Además de las válvulas de manguito accionadas por aire, también están disponibles versiones mecánicas. Hay dos opciones para controlar las válvulas de manguito mecánicas: con un volante o neumáticamente. La versión manual simplemente funciona girando una rueda manual para abrir/cerrar la válvula, mientras que una válvula de pellizco mecánica operada neumáticamente funciona mediante barras compresoras que abren o empujan la manga para mantenerla cerrada. Este tipo de válvula funciona con un mecanismo de retorno por resorte y la válvula se mantiene en la posición normalmente cerrada a menos que se suministre aire para separar las barras y abrirla.





¿Cuáles son las partes de una válvula de manguito?

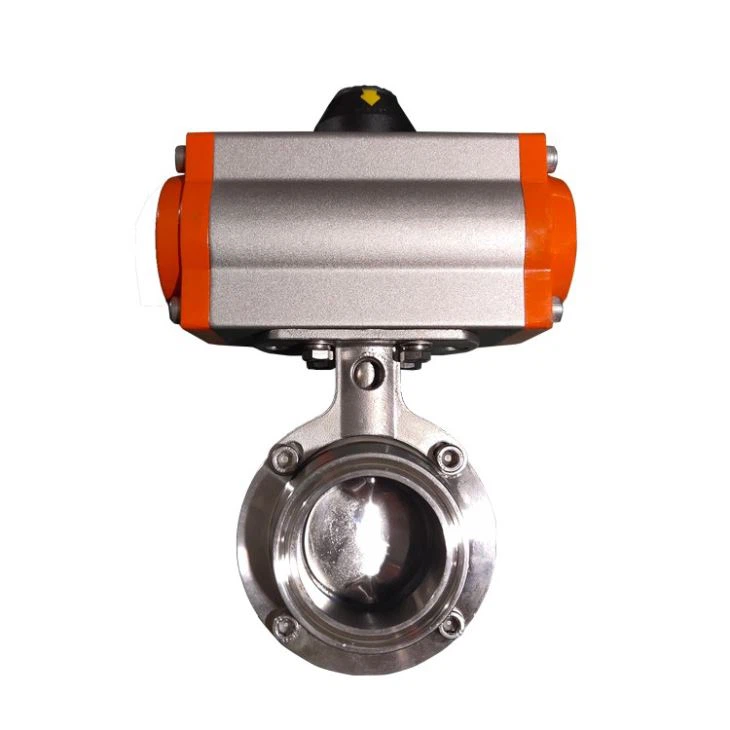

Pneumatic Food Grade Butterfly Valve

El cuerpo

Esta es la estructura principal de la válvula que sostiene las otras partes.

Odl Electric PVC Plastic Ball Valve

Conexiones finales

Estas son las conexiones de entrada y salida que se utilizan para conectar la válvula a una tubería.

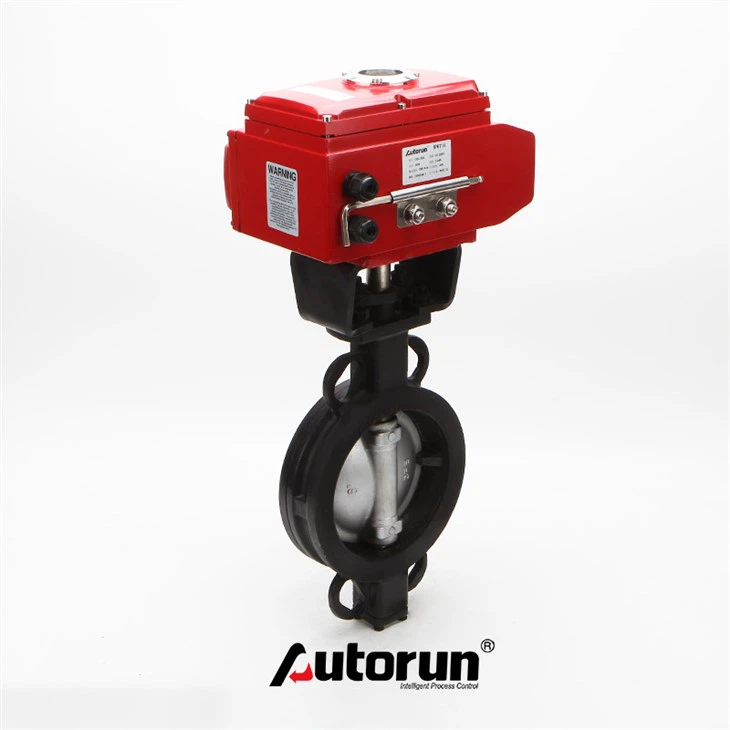

Electric Actuator for Butterfly Valve

La funda de goma

También conocido por varios nombres como: manguera, collarín, diafragma de goma, vejiga, tubo o diafragma. Este componente es fundamental para controlar el flujo de fluido. Se cierra para detener el flujo y se abre para permitirlo, creando un sello cuando es necesario.

Las aplicaciones de la válvula de manguito





Stainless Steel Air Regulator

Industrias de alimentos y bebidas

Las válvulas de manguito sanitarias tienen manguitos de caucho hechos de nitrilo, caucho natural y EPDM, todos los cuales están aprobados por la FDA para el contacto con alimentos. Además, una válvula de pellizco realiza ciclos rápidamente, lo que aumenta significativamente la eficiencia del envasado.

Intelligent Integrated Explosion-Proof Electric Butterfly Valve

Industria farmacéutica

Al igual que la industria alimentaria, la industria farmacéutica exige limpieza, por lo que las válvulas de manguito sanitarias son una buena opción.

Pneumatic Stainless Steel Fluorine Lined Butterfly Valve

Industria química

La industria química tiene una amplia gama de aplicaciones. Las válvulas de manguito pueden adaptarse a muchas de estas aplicaciones debido a la variedad de materiales disponibles para la producción de manguitos de válvulas de manguito.

Pneumatic Stainless Steel Wafer Butterfly Valve

Industria del cemento

Los manguitos de válvula de manguito de caucho natural son lo suficientemente duraderos como para resistir la abrasión del cemento.

Pneumatic Hard Seal To Clip Butterfly Valve

Industria de manipulación de sólidos y graneles

Las válvulas de manguito ofrecen la resistencia a la abrasión necesaria para manipular productos a granel y sólidos. La apertura total de las válvulas evita que los sólidos obstruyan la válvula.

Pneumatic Clamp Fluorine Lined Explosion-Proof Butterfly Valve

Industria Cerámica

Las válvulas de manguito con manguitos de goma reforzados pueden soportar la extrema abrasividad de un flujo cerámico.

Pneumatic Control Valve

Industria del Plástico

Las válvulas de manguito son adecuadas para mover bolitas y puntas de plástico, que pueden obstruir otros tipos de válvulas.

Aluminium Air Regulator

Industria de aguas residuales

Las válvulas de manguito funcionan como válvulas de cierre y alivio de presión en la industria de aguas residuales.

Los tipos comunes de válvula de manguito



Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Normalmente abierto (NO)

Una válvula normalmente abierta permite el flujo en condición desenergizada (sin energía). Cuando se aplica energía, un actuador de solenoide cierra los elementos de presión para cerrar el tubo y cortar el flujo.

Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

Normalmente cerrado (NC)

Una válvula normalmente cerrada incorpora un resorte que cierra los elementos de presión para cortar el flujo en condición desenergizada. Cuando se aplica energía, un actuador de solenoide abre los elementos de presión para permitir el flujo a través del tubo.

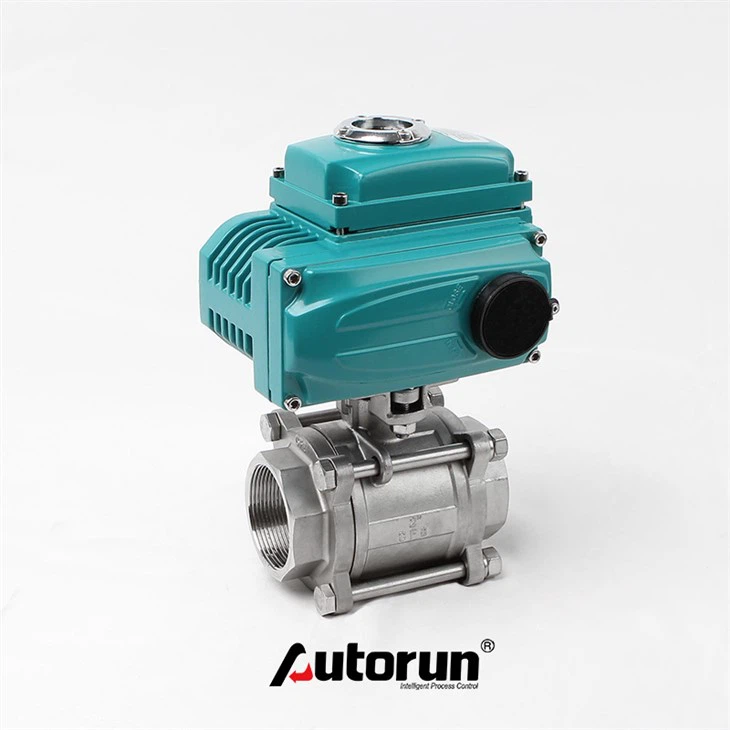

Electric Three Piece Ball Valve

Cambio (CO)

Una válvula de cambio incorpora dos canales, uno de los cuales está abierto y el otro cerrado en condición desenergizada. Los canales individuales de una válvula de conmutación pueden describirse como de tipo NO o NC.

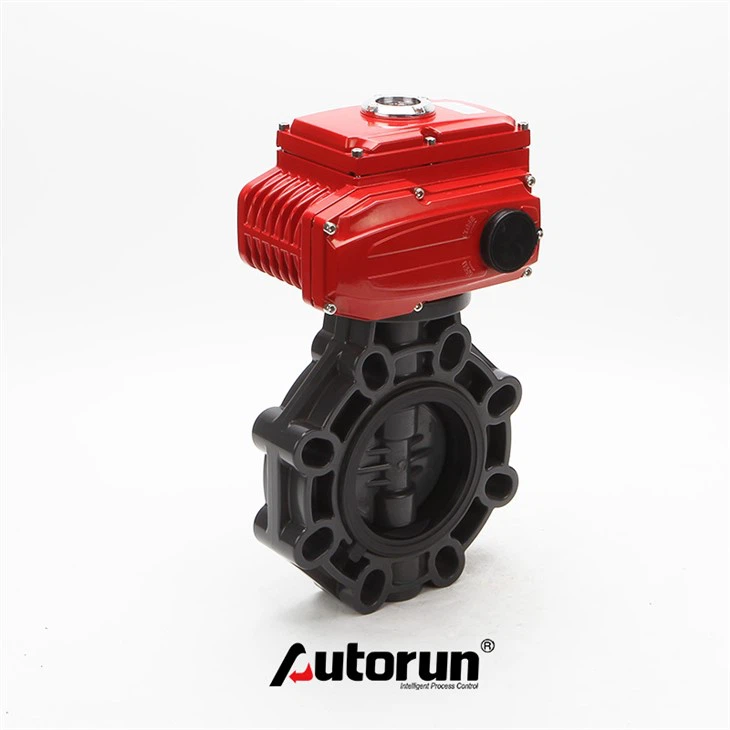

Electric UPVC Butterfly Valve

Los parámetros comunes de las válvulas de manguito





Material del cuerpo de la válvula de manguito

Se prefiere un material de cuerpo liviano. La funda elastomérica debe seleccionarse cuidadosamente ya que entra en contacto directo con el fluido que fluye. Los materiales de caucho habituales son EPDM, NBR, caucho natural, silicona, caucho de calidad alimentaria, GRS, neopreno, butilo, Buna-N, PTFE, FDA, Hypalon, etc. Se requiere una buena resistencia a la abrasión para evitar daños.

Presión de apertura y cierre

Para el correcto funcionamiento de la válvula de manguito se deben considerar los siguientes diferenciales de presión:

Apertura

La presión de operación debe ser mayor que la presión de control. La presión de control típica durante la apertura es de 0 bar. Se requiere suficiente diferencial de presión para que la presión de funcionamiento pueda abrir el manguito.

Clausura

Durante el cierre de la válvula de manguito, la presión de control debe ser mayor que la presión de funcionamiento. En ausencia de suficiente diferencial de presión, es posible que la presión de control no pueda superar la presión de funcionamiento y cerrar la válvula empujando el manguito.

Temperatura de diseño

El material de la válvula debe poder soportar las temperaturas mínimas y máximas esperadas para la aplicación.

Nuestro Certificado



201903131647139906681
CE EX para actuador de válvula
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 para el actuador de válvula 01

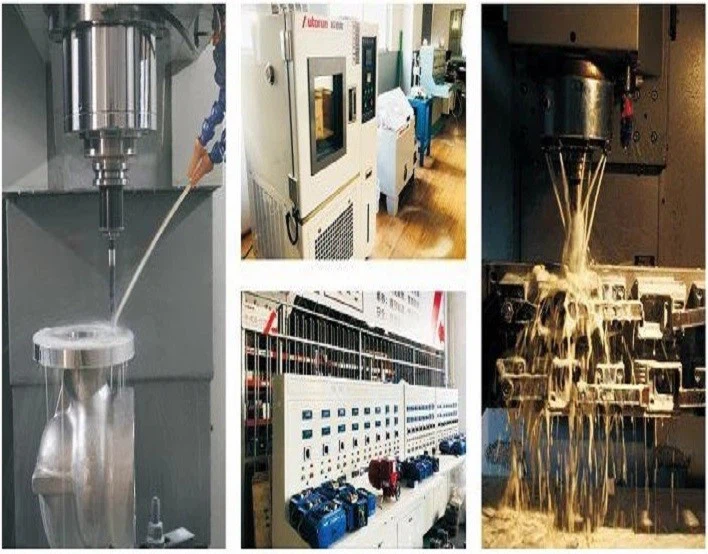

Nuestra fábrica
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Guía definitiva para válvulas de manguito

P: ¿Cuál es la diferencia entre una válvula de manguito y una válvula de bola?

R: La principal diferencia entre ellas es la forma en que una válvula de manguito y una válvula de bola manejan las partículas. Las partículas que quedan atrapadas alrededor de la bola de una válvula de bola pueden obstruirla. Por otro lado, cuando se abre una válvula de manguito, su manguito de goma se abre para proporcionar un flujo total y sin obstrucciones, permitiendo que las partículas sólidas pasen a través del sistema. Esto reduce los problemas de obstrucción.

P: ¿Cuál es la diferencia entre una válvula de manguito y una válvula de globo?

R: Una válvula de manguito y una válvula de globo se diferencian principalmente entre sí. Las válvulas de manguito son ideales para aplicaciones que involucran lodos o líquidos con importantes sólidos en suspensión, ya que son expertas en el manejo de dichos medios. Las válvulas de globo se utilizan para servicios de apertura y estrangulamiento y no ofrecen el mismo paso sin obstrucciones para fluir medios con sólidos suspendidos (o medios de flujo en forma granular) cuando la válvula está en la posición abierta.

P: ¿Cuáles son las ventajas de la válvula de manguito?

R: Fácil mantenimiento.
Ligero.
Sin obstrucciones ni puntos muertos.
Diseño compacto, simple, robusto y directo.
Horarios de apertura/cierre muy rápidos.
Menos consumo de aire.
Autolimpieza.
Sello permanente con cierre hermético.

P: ¿Por qué utilizar una válvula de manguito?

R: Las válvulas de manguito se utilizan normalmente en aplicaciones donde el medio debe estar completamente aislado de cualquier pieza interna de la válvula. La manga contendrá el medio de flujo y lo aislará del medio ambiente, reduciendo así la contaminación.

P: ¿Cómo funciona una válvula de manguito accionada eléctricamente?

R: Una válvula de presión accionada eléctricamente utiliza un motor eléctrico para controlar las barras de presión y así abrir y cerrar la válvula. Estos tipos de actuadores se pueden utilizar tanto para aplicaciones de apertura/cierre como para aplicaciones de modulación para control.

P: ¿Cómo funciona una válvula de manguito manual?

R: Una válvula de manguito manual utiliza un volante que se gira para abrir o cerrar la válvula. A medida que gira el volante, las barras de presión se acercan o se separan según la dirección. Esta acción de las barras de presión aprieta el tubo de goma y controla el medio de proceso.

P: ¿Para qué se utilizan las válvulas de manguito?

R: Las válvulas de manguito facilitan abrir y cerrar el flujo de líquido a través de un tubo sin ningún contacto entre el líquido y la válvula misma. El tubo se aprieta entre una barra fija y una móvil (elementos de apriete), a medida que se cierran entre sí, el tubo se aprieta hasta cerrarse hasta que se corta el flujo.

P: ¿Cuál es la vida útil de una válvula de manguito?

R: Estas válvulas suelen tener una capacidad nominal de 5 millones o más de ciclos antes de ser reemplazadas. En comparación, las válvulas de manguito externas generalmente requieren el reemplazo de la tubería cada 200000 a 500000 ciclos, aunque los actuadores de solenoide tienen una vida útil similar a la de las válvulas de manguito internas.

P: ¿Cuál es la alternativa a una válvula de manguito?

R: Las válvulas de diafragma son comparables a las válvulas de manguito en términos de función y diseño. Ambos tienen un elemento de goma de sellado blando instalado en la carcasa de la válvula que realiza la tarea principal de detener el flujo de medio.

P: ¿Cuál es la diferencia entre una válvula de manguito y una válvula solenoide?

R: La válvula de pellizco es una válvula de control de paso total o de puerto total, que utiliza un efecto de pellizco para cerrar o abrir un flujo de fluido/gas. Una válvula de manguito solenoide es un dispositivo operado por solenoide, que está diseñado para abrir y cerrar tubos para controlar electrónicamente el flujo de líquidos o gases.

P: ¿Cuál es la diferencia entre una válvula de tapón y una válvula de manguito?

R: Una válvula de presión cuenta con un tubo de presión para regular el flujo. VÁLVULA DE TAPÓN: La válvula de tapón está clasificada como válvula de cuarto de vuelta para aplicaciones de cierre. Las primeras válvulas de tapón fueron introducidas por los romanos para controlar las tuberías de agua.

P: ¿Cuáles son los componentes de una válvula de manguito?

R: La válvula de manguito consta de un cuerpo y un manguito. El material de la funda se elige para que sea flexible y duradero; Los materiales de construcción típicos incluyen cauchos naturales y sintéticos. El cuerpo de la válvula suele estar fabricado de metal o de un material a base de polímero plástico.

P: ¿Cuál es la presión de funcionamiento de una válvula de manguito?

R: La presión máxima de funcionamiento de la válvula de manguito manual y de control depende del tipo y tamaño nominal y está entre 3 y 40 bar.

P: ¿Cuál es el rango de tamaño de una válvula de manguito?

R: Rango: La brida de la válvula de manguito se puede suministrar de acuerdo con las dimensiones BS, DIN, ASA e IS. El rango de la válvula es de 15 mm A 300 mm.

P: ¿Cuál es en detalle la construcción y el funcionamiento de una válvula de manguito?

R: Una válvula de manguito se compone de tres componentes básicos: una carcasa, un manguito de caucho elastomérico y conectores finales. El tubo elastomérico es el único componente en contacto con el fluido que fluye y se coloca dentro de la carcasa con un mecanismo de barra de presión desde la entrada hasta la salida.

P: ¿Para cuál de las siguientes aplicaciones no usaría una válvula de manguito?

R: Debido a la propiedad elastomérica del manguito de la válvula de manguito, la válvula no es adecuada para aplicaciones de alta temperatura. El diferencial de alta presión puede hacer que el manguito de goma colapse o se deforme, provocando que la válvula no se abra completamente.

P: ¿Puede una válvula de manguito regular el flujo?

R: Una válvula de manguito utiliza el movimiento físico de una manga para controlar el flujo de sustancia a través de la válvula. Una válvula de pellizco simple se compone de una estructura (o manguito) elastomérica flexible similar a un diafragma que colapsa a lo largo del diámetro de la válvula a través del vástago para restringir, permitir o controlar el flujo de sustancia.

P: ¿Qué es una válvula de manguito de un solo uso?

R: Las válvulas de manguito de un solo uso tienen un retenedor seguro en el que se inserta el tubo. A continuación, un compresor comprime el tubo desde arriba para controlar y regular el medio transportado. Gracias al contorno especialmente desarrollado del compresor, se minimiza la tensión en el tubo.

P: ¿Son confiables las válvulas de manguito?

R: Las válvulas de manguito son resistentes a la abrasión. Cuando el diseño de válvula abierta de paso total combina varios materiales de manguito resistentes a la abrasión e insertos de brida, la válvula de manguito se convierte en la opción confiable y de bajo mantenimiento en una variedad de aplicaciones de válvulas abrasivas. Las válvulas de manguito son herméticas al aire y a los líquidos, incluso bajo presión.

P: ¿Cuáles son las características de una válvula de manguito?

R: Las válvulas de manguito son ideales para servicios de apertura y cierre debido a su diseño directo que permite un flujo sin inhibiciones. Los diseños de paso directo también tienen muy poca caída de presión entre la entrada y la salida. El rango de estrangulamiento efectivo de una válvula de manguito suele estar entre el 10% y el 95% de la capacidad de flujo nominal.

Somos conocidos como uno de los fabricantes y proveedores de válvulas de manguito más profesionales de China y ofrecemos productos de alta calidad a precios competitivos. No dude en comprar una válvula de manguito duradera en existencia aquí en nuestra fábrica. Para lista de precios y cotización, contáctenos.
