Válvula neumática

¡Su fabricante y proveedor líder de actuadores eléctricos en China!
1. Equipo profesional

No solo contamos con un equipo de ventas joven y apasionado disponible las 24 horas del día, los 7 días de la semana para atenderlo, sino también un equipo técnico con mucha experiencia para ayudarlo a resolver cualquier desafío técnico en las soluciones de automatización de válvulas.

2. Equipo avanzado

Contamos con un centro de mecanizado CNC de alta precisión y 6 líneas de productos para garantizar la estabilidad y confiabilidad de la calidad del producto.

3. Rica experiencia

Nuestro taller es un espacio de trabajo eficiente y bien organizado, equipado con equipos modernos y técnicos capacitados. Se llevan a cabo mantenimiento y conservación regulares de los equipos para garantizar procesos de producción perfectos.

4. Productos certificados CE/SIL/ATEX/EAC

Garantizamos una excelente calidad del producto a través de un riguroso control de calidad, materiales y procesos de fabricación de alta calidad, así como un enfoque en los requisitos del cliente.

Página de inicio 1234567 La última página 1/7

¿Qué es una válvula neumática?





Una válvula neumática es un dispositivo que controla el flujo de aire u otros gases en un sistema neumático. También se les conoce como válvulas de control direccional. Las válvulas neumáticas funcionan controlando el aire o gas en la fuente y regulando su paso hacia tuberías, tuberías o dispositivos. También pueden controlar el flujo de aire en una dirección pero no en otra.



¿Cómo funciona una válvula neumática?





Las válvulas de control neumáticas pueden disminuir la presión de manera controlada con la ayuda de actuadores y posicionadores con un controlador para pilotearlas. Los controladores pueden detectar las fluctuaciones de presión y regular la señal de suministro de aire al posicionador neumático. Un posicionador neumático suministraría aire al diafragma abriendo una válvula. Los resortes se utilizan como una fuerza opuesta que hace que las válvulas se cierren ante una pérdida o reducción de la presión del aire aplicada sobre el diafragma. Las válvulas de control neumáticas se utilizan ampliamente en muchas industrias.


Especificaciones comunes de válvulas neumáticas
1

Presión de funcionamiento o rango de presión:La cantidad de presión o rango de presiones (por ejemplo, en psi, bares o Pa) que la válvula está clasificada para manejar.

2

Medio operativo:Los tipos de medios que la válvula puede controlar de forma segura. En la mayoría de los casos, será aire comprimido.

3

   Capacidad de Flujo o Coeficiente de Flujo:Una medida de la capacidad de la válvula para mover o hacer fluir aire a través de ella, donde el coeficiente de flujo (Cv) representa la constante de proporcionalidad entre el caudal y la presión diferencial.

4

Tasa de ciclo:El número máximo de ciclos de válvula en los que la válvula puede funcionar por unidad de tiempo.

5

Tiempo de respuesta:La cantidad de tiempo necesaria para que la válvula cambie de estado o posición una vez accionada.

6

Tamaño del puerto:Los parámetros dimensionales físicos que definen los tamaños de puerto en la válvula y el estilo de rosca.

7

Tensión nominal de la bobina:Para válvulas accionadas eléctricamente, una medida del voltaje máximo que puede sostener la bobina de accionamiento y puede clasificarse en voltios CC y CA.





Los tipos comunes de válvulas neumáticas

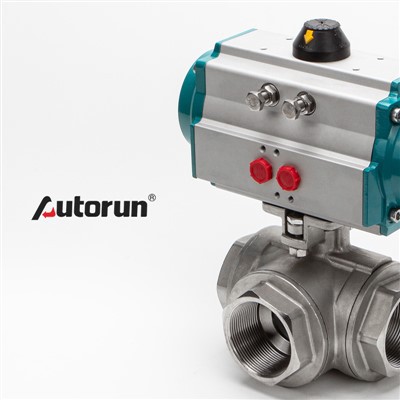

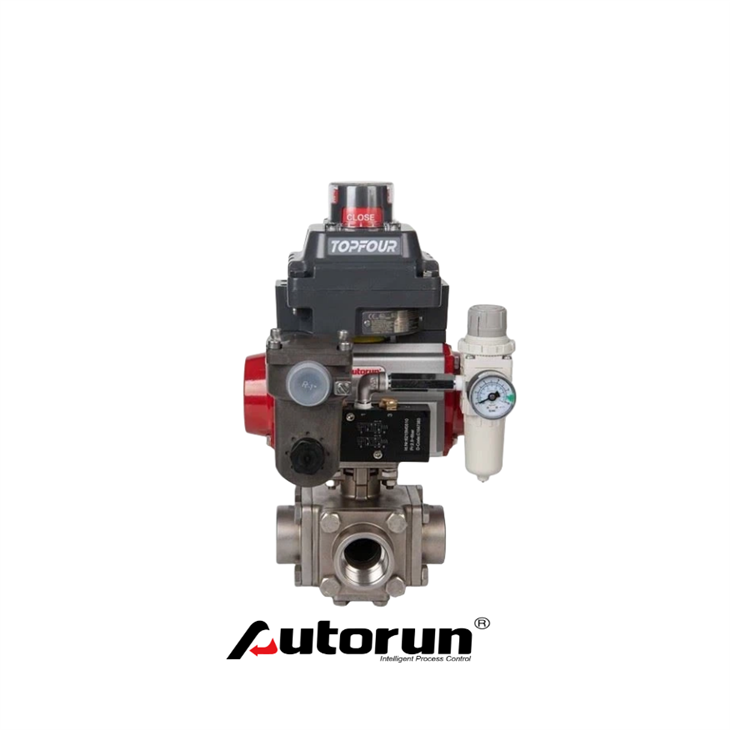

Pneumatic Three-Way High Pressure Explosion Ball Valve

Válvula neumática electromagnética

Las válvulas neumáticas electromagnéticas están controladas por campos magnéticos en bobinas y solenoides. Su principio de funcionamiento es bastante simple. Se suministra corriente a las bobinas desde una fuente eléctrica externa. La interacción entre el campo magnético en las bobinas y en el solenoide hace que el vástago de la válvula se mueva.

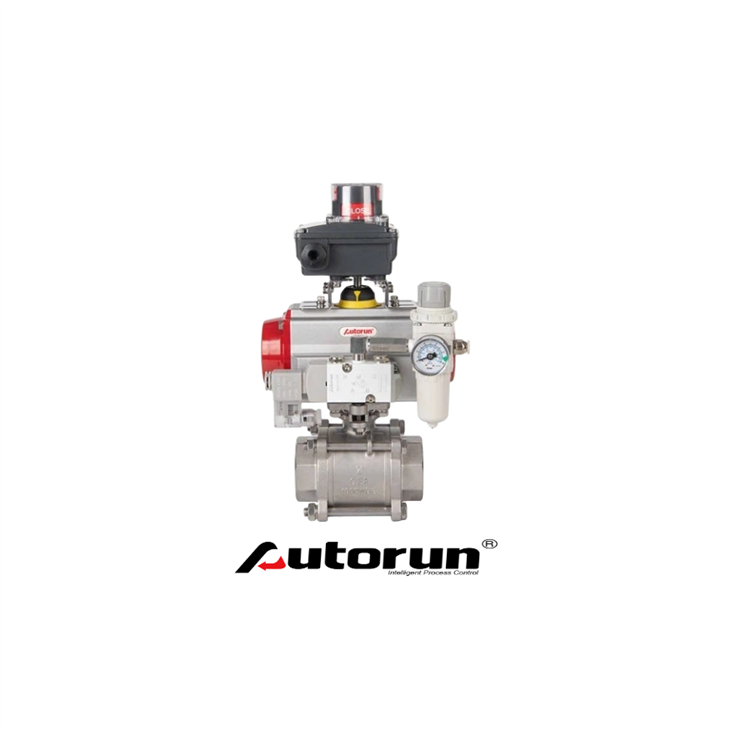

Three-Piece Ball Valve

Válvula operada neumáticamente

Las válvulas operadas neumáticamente generalmente están controladas por la misma corriente de aire comprimido que opera en el sistema neumático. Su presencia o ausencia afecta su trabajo en determinadas condiciones.

Electric Rotary Valve Actuator

Válvula neumática mecánica

Las válvulas neumáticas mecánicas se accionan mediante fuerza mecánica, por ejemplo mediante una palanca. Hay muchas opciones, por ejemplo en pasos de 90-grados o en versiones de un cuarto de vuelta. La mayoría de las veces realizan tareas sencillas (apertura/cierre).

Las ventajas de la válvula neumática

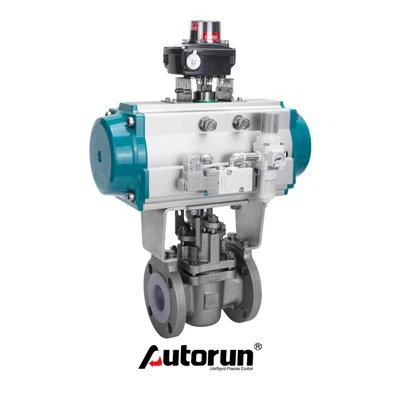

Pneumatic PTFE Lined Plug Valve

Sencillo y confiable

Las válvulas neumáticas son fáciles de instalar y operar y requieren capacitación y mantenimiento mínimos. La tecnología también es muy estable y confiable, lo que la convierte en una opción ideal para procesos que deben funcionar las 24 horas del día, los 7 días de la semana.

Pneumatic Fluorine Lined Ball Valve

Energía eficiente

En comparación con algunas de sus contrapartes, como las válvulas eléctricas, las válvulas neumáticas consumen menos electricidad, lo que las hace más rentables y energéticamente eficientes.

Electric Actuator Ball Valve

Económico

Además de ser energéticamente eficientes, las válvulas neumáticas generalmente son rentables en comparación con otros tipos de válvulas. También son duraderos y fáciles de reparar, con un mantenimiento mínimo.

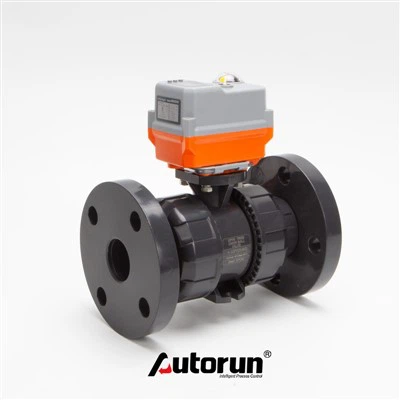

Odl Electric PVC Plastic Ball Valve

Amplia gama de compatibilidad

Las válvulas neumáticas son compatibles con múltiples fluidos y también se pueden usar en diversas industrias, desde la fabricación hasta la HVAC, por nombrar solo algunas. Esta flexibilidad convierte a las válvulas neumáticas en la opción ideal para una amplia gama de aplicaciones.



Materiales de la carcasa de la válvula neumática

Plásticos de grado industrial (como PVC y nailon)

Las válvulas de plástico son livianas, duraderas y rentables. El material es adecuado para aplicaciones neumáticas que involucran aire y productos químicos corrosivos. Pero las válvulas de plástico tienen una presión y temperatura bajas en comparación con las válvulas de latón y acero inoxidable.

Aluminio

El aluminio es un metal liviano que pesa aproximadamente un tercio del acero. El aluminio es resistente a la corrosión de los gases atmosféricos y, por tanto, adecuado para aplicaciones de válvulas neumáticas. El material se utiliza principalmente para construir los componentes exteriores de la válvula neumática, como las etiquetas de identificación o los volantes.

Acero inoxidable (304/316)

El acero inoxidable es un material muy duradero y resistente, pero es más caro que el latón. Las válvulas fabricadas en acero inoxidable resisten eficazmente las fugas y pueden funcionar a temperaturas muy altas en comparación con las de latón. El acero inoxidable es resistente a la corrosión y dura mucho más en comparación con el latón, y es una opción ideal para aplicaciones neumáticas de alta temperatura y alta presión. El acero inoxidable se utiliza comúnmente en los cuerpos de válvulas neumáticas y en materiales de acabado como asientos, discos y cuñas.

Latón

El latón es una aleación de cobre y zinc y es un material excelente, forjable y robusto. El latón se utiliza en aplicaciones neumáticas que involucran gases no corrosivos. El material puede soportar más calor en comparación con el PVC, pero tiene un precio más alto. El latón se puede soldar fácilmente y es más versátil en comparación con el acero inoxidable. El latón se utiliza comúnmente para construir cuerpos de válvulas neumáticas y piezas finales.



Materiales de sello de válvula neumática



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (Caucho de nitrilo-butadieno)

NBR tiene buena resistencia a la compresión y al desgaste general, pero es muy sensible a los cambios climáticos. El NBR es adecuado para aire y gases inertes, pero tiene poca resistencia al ozono, el amoníaco y el vapor. Los sellos NBR pueden proporcionar un sellado continuo para medios gaseosos sólo a bajas temperaturas en comparación con las propiedades de sellado del FKM.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (Vitón)

El FKM se utiliza normalmente para fabricar juntas tóricas, juntas y sellos para válvulas neumáticas. Los sellos FKM tienen una excelente resistencia a los medios, al envejecimiento y al ozono. FKM es adecuado para aplicaciones neumáticas de temperatura media-alta y tiene mayor resistencia térmica que el PTFE. Además, el FKM tiene una resistencia, capacidad de sellado y flexibilidad superiores en comparación con el PTFE. El material tiene una excelente resistencia química general, lo que lo hace adecuado para combustibles gaseosos, y el material muestra más resistencia química universalmente en comparación con el NBR.

Heavy Duty Pneumatic Pinch Valve

PTFE (teflón)

El PTFE es adecuado para aplicaciones neumáticas de alta temperatura y presión. El material no es elástico y tiene buena resistencia al desgaste, la abrasión y la mayoría de los productos químicos. El PTFE ofrece una resistencia superior a los productos químicos gaseosos en comparación con el FKM.





Las aplicaciones de la válvula neumática

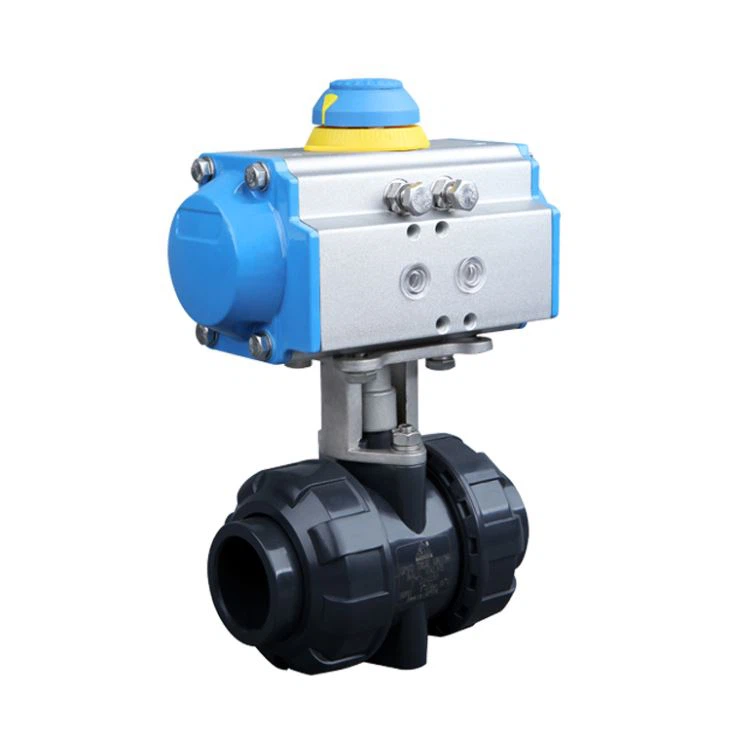

Pneumatic PVC Ball Valve

Petróleo y gas

Las válvulas operadas neumáticamente se utilizan para controlar el flujo de petróleo y gas en tuberías, procesos de refinación y sistemas de almacenamiento.

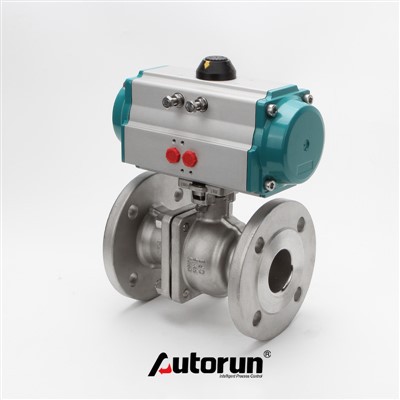

Pneumatic Flange Ball Valve

Automotor

Los actuadores neumáticos se utilizan en el control del motor, el control de la transmisión y los sistemas de frenado.
Pneumatic Plastic Ball Valve

Fabricación

Las válvulas solenoides se utilizan para controlar el flujo de aire en un sistema neumático.
Pneumatic Flange Ball Valve

Procesamiento químico

En plantas químicas, estas válvulas de acero inoxidable regulan el flujo de una amplia variedad de productos químicos. Su capacidad para soportar condiciones duras y sustancias corrosivas los convierte en una opción popular.
Pneumatic Two Piece Ball Valve

Tratamiento de aguas

Las válvulas operadas neumáticamente se utilizan en instalaciones de tratamiento de agua para controlar el flujo de agua y otras sustancias durante las distintas etapas del tratamiento. Su confiabilidad y facilidad de automatización los hacen ideales para esta aplicación.
Pneumatic Thread Ball Valve

Industria de alimentos y bebidas

Estas válvulas se utilizan en diversas etapas de la producción de alimentos y bebidas, desde la mezcla de ingredientes hasta el envasado. A menudo se eligen por su capacidad de limpiarse in situ (CIP) y esterilizarse in situ (SIP), que son cruciales para mantener los estándares de higiene.
Pneumatic Actuated Three Pieces Ball Valve

Industria farmacéutica

En la fabricación farmacéutica, se utilizan válvulas operadas neumáticamente para controlar el flujo de ingredientes, soluciones y productos terminados. Su capacidad para ofrecer un control preciso y cumplir con estrictos estándares de higiene los hace adecuados para esta industria.
Pneumatic Stainless Steel Ball Valve

Generación de energía

En las centrales eléctricas, estas válvulas se utilizan para controlar el flujo de vapor, agua y otros fluidos. A menudo forman parte de sistemas de seguridad, ayudando a prevenir situaciones de sobrepresión y garantizando el funcionamiento seguro de la planta.



Nuestro Certificado
201903131647139906681
CE EX para actuador de válvula
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 para el actuador de válvula 01

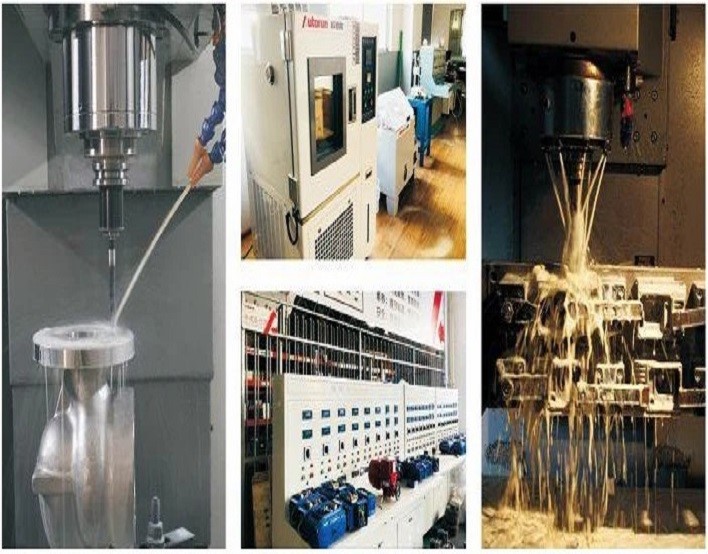

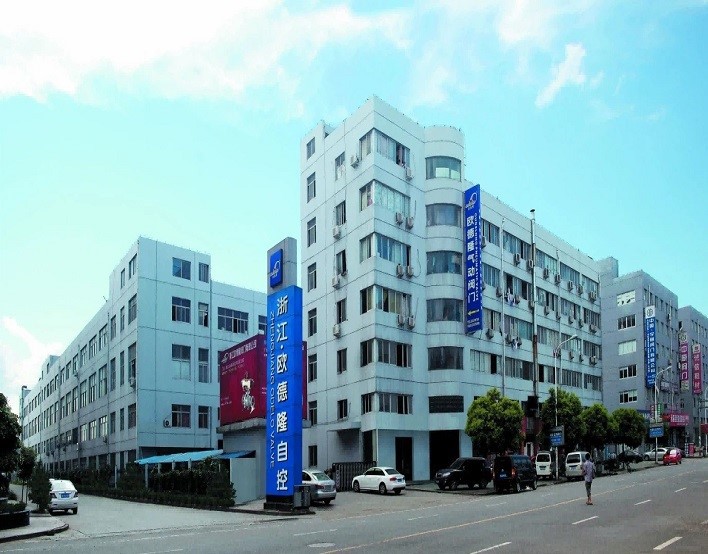

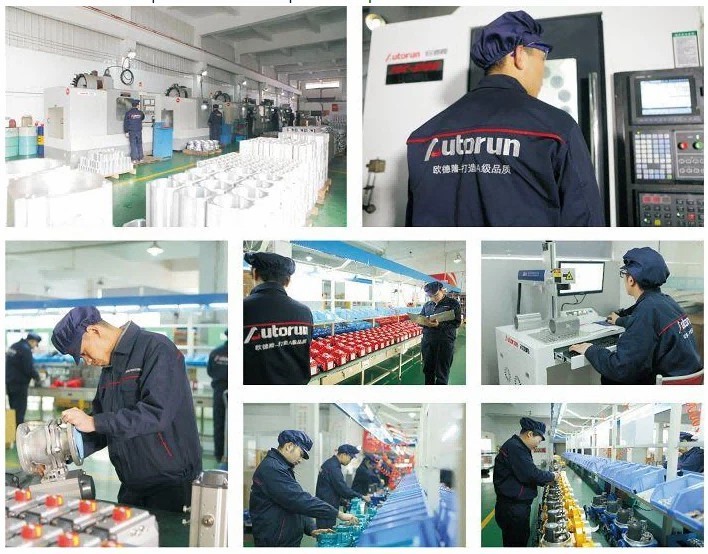

Nuestra fábrica
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Guía definitiva para válvulas neumáticas

P: ¿Cómo elijo una válvula neumática?

R: Hay cinco requisitos básicos a considerar:
Medios de comunicación.
Método de actuación de la válvula.
Válvula de retorno por resorte o válvula de accionamiento retenida.
Configuración de válvulas neumáticas.
Capacidad de flujo (tamaño de válvula).

P: ¿Cuáles son las cuatro clasificaciones de válvulas de control neumáticas?

A: Válvulas neumáticas con control direccional de dos vías.
Válvulas neumáticas con control direccional de tres vías.
Válvulas neumáticas con control direccional de cuatro vías.
Válvulas neumáticas de compensación de resorte.

P: ¿Cuál es la válvula neumática más común?

R: Entre los tipos de válvulas más comunes que se encuentran en los sistemas neumáticos, las válvulas direccionales de cuatro vías tienen cuatro puertos que invierten efectivamente el movimiento de un cilindro básico o de motor.

P: ¿Qué es una válvula neumática 5 3?

R: Una válvula de 5/3-vías tiene cinco puertos y tres estados. Tienen dos solenoides y cada uno puede controlar el estado de una válvula. Si no se activa ningún solenoide, la válvula vuelve al estado central.

P: ¿Cuánta presión necesita una válvula neumática?

R: Los actuadores de válvula de cierre neumático Always están dimensionados para una presión mínima de 5,5 BARG (80 psig).

P: ¿Por qué fallan las válvulas neumáticas?

R: Residuos extraños o abrasivos en la tubería. Incompatibilidad del material con el producto que se está procesando. Procedimientos incorrectos de montaje, instalación o mantenimiento realizados en la válvula. El agua o los desechos extraños en la línea de aire de la planta pueden causar fallas en el actuador neumático.

P: ¿Cuál es la diferencia entre las válvulas neumáticas 5 2 y 5 3?

R: Con una válvula 5/2, el movimiento puede ser totalmente neumático. Finalmente, la válvula 5/3 tiene el mismo número de conexiones que la versión 5/2, pero una posición de conmutación adicional. Esta llamada "posición intermedia" ofrece al sistema de control una posición adicional cuando no se aplican señales de accionamiento.

P: ¿Cuál es la diferencia entre las válvulas neumáticas de 3 y 4 vías?

R: Una válvula de 3-vía permite que el fluido fluya hacia un actuador en una posición y expulsa el fluido en la otra posición. Algunas válvulas de 3-vías tienen una tercera posición que bloquea el flujo en todos los puertos. Un actuador de doble acción requiere una válvula de 4-vías. Una válvula de 4-vías presuriza y descarga dos puertos de forma interdependiente.

P: ¿Cuál es otro nombre para una válvula neumática?

R: Una válvula accionada por aire, también conocida como válvula neumática, es un tipo de válvula de tubería accionada eléctricamente que utiliza presión de aire para realizar una función similar a un solenoide.

P: ¿Qué es una válvula neumática de 5-vías?

R: Esta válvula permite el control neumático de posición, flujo, presión y temperatura. Esta válvula es una válvula 5/2, lo que significa que tiene 5 puertos; dos puertos de escape de 1/8" a través de los cuales se regula el aire a medida que sale, dos puertos de alimentación de 1/4" que alimentan el sistema, un puerto de suministro de 1/4" para la entrada de presión de aire y 2 posiciones de flujo.

P: ¿Qué es una válvula neumática 4 2?

R: Una válvula de 4-vías y 2 posiciones se conoce como 4/2. Estas válvulas son comunes en aplicaciones de cilindros de doble acción donde siempre suministran presión a un lado del cilindro mientras ventilan el lado opuesto a la atmósfera.

P: ¿Cuáles son las configuraciones de las válvulas neumáticas?

R: Las configuraciones de válvulas neumáticas que se usan comúnmente incluyen 5/3, 5/2, 4/2, 3/2 y 2/2. Las válvulas neumáticas pueden estar desplazadas por resorte o retenidas. En las válvulas con compensación de resorte, la válvula volverá al estado o condición inicial cuando se elimine cualquier actuación.

P: ¿Cuáles son los números de puerto de las válvulas neumáticas?

R: Las válvulas neumáticas generalmente se crean con tres números de puerto: 3, 4 y 5. Las válvulas de puerto 3-se consideran válvulas de 3-vías que pueden controlar un puerto de un solo cilindro. Las válvulas con 4 puertos pueden controlar puertos de dos cilindros con la ayuda de un único puerto de escape común. 5-las variantes de puerto permiten puertos de escape individuales.

P: ¿Cómo se clasifican las válvulas neumáticas?

R: Las válvulas neumáticas se pueden clasificar según el tipo de actuadores que utilizan. Pueden estar equipados con actuadores electromagnéticos, neumáticos o mecánicos. Las válvulas solenoides responden a una señal eléctrica abriéndose y cerrándose. Regulan el flujo de aire en un sistema neumático y el flujo de líquido en un sistema hidráulico.

P: ¿Cuál es el patrón de flujo de una válvula neumática?

R: Las rutas de flujo para una válvula no accionada son la entrada al cilindro 2 y el cilindro 1 al escape. Cuando se acciona, la entrada está conectada al cilindro 1 y el cilindro 2 está conectado al escape. Las válvulas de asiento de cuatro vías tienen un puerto de escape que comparten todos los puertos del cilindro.

P: ¿Cuál es otro nombre para una válvula neumática?

R: Una válvula neumática, comúnmente conocida como válvula de control direccional, bloquea o desvía el flujo de aire comprimido u otros gases dentro de un sistema. Estas válvulas se utilizan para accionar otros componentes, como un actuador, una pinza, una herramienta manual u otro dispositivo, y también se utilizan para pilotar otras válvulas.

P: ¿Qué indica el número 1 o la letra P en una válvula neumática?

R: Diferentes fabricantes etiquetan los puertos de las válvulas con letras diferentes, pero las etiquetas de la derecha son bastante estándar. "P" representa el puerto de entrada de presión, "A" y "B" son salidas (generalmente conectadas a los puertos de "extensión" y "retracción" de un cilindro) y "R" y "S" indican los puertos de escape.

P: ¿Las válvulas neumáticas necesitan electricidad?

R: Los actuadores neumáticos dependen del aire o gas comprimido como fuente de energía principal. Estos actuadores no requieren un motor, pero se necesita electricidad cuando se combinan con una válvula solenoide integral que comúnmente se conoce como válvula piloto. El pilotaje remoto también se puede lograr utilizando los puertos de suministro de aire.

P: ¿Qué es una válvula de seguridad neumática?

R: Las válvulas de seguridad neumáticas controlan la presión del aire en sistemas neumáticos/de aire comprimido. Estas válvulas de alivio de presión permiten que el exceso de presión escape abriéndose cuando se alcanza un umbral de presión, evitando daños al equipo o posibles lesiones a los trabajadores.

P: ¿Cuál es la diferencia entre válvula de control y válvula neumática?

R: La mayor diferencia entre estos dos tipos de válvulas es que la válvula de control necesita energía externa (como una fuente de alimentación o una fuente de gas) como fuerza motriz, y la posición relativa del interceptor en la válvula se cambia controlando el instrumento. señal, para cambiar el caudal.

Somos conocidos como uno de los fabricantes y proveedores de válvulas neumáticas más profesionales de China y ofrecemos productos de alta calidad a precios competitivos. No dude en comprar una válvula neumática duradera en existencia aquí en nuestra fábrica. Para lista de precios y cotización, contáctenos.
