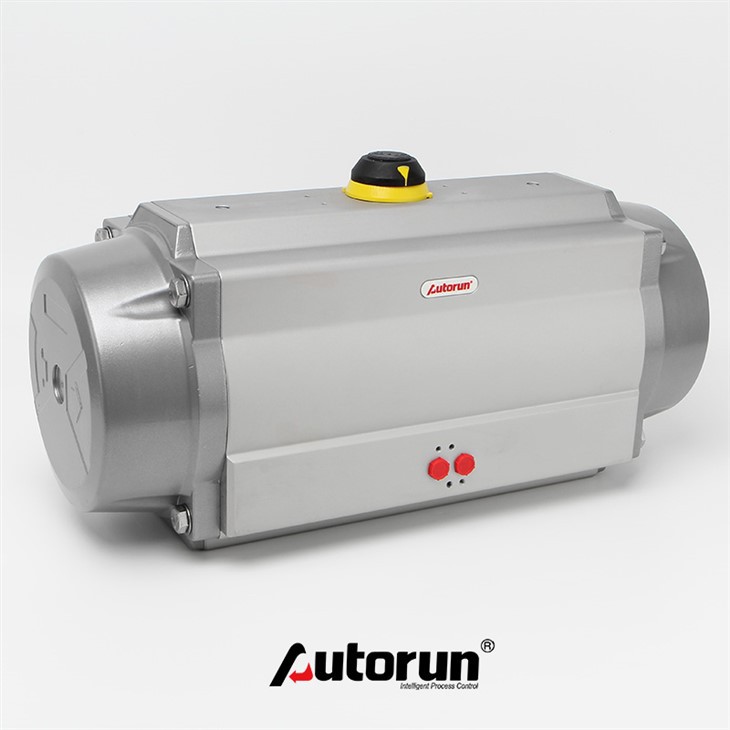

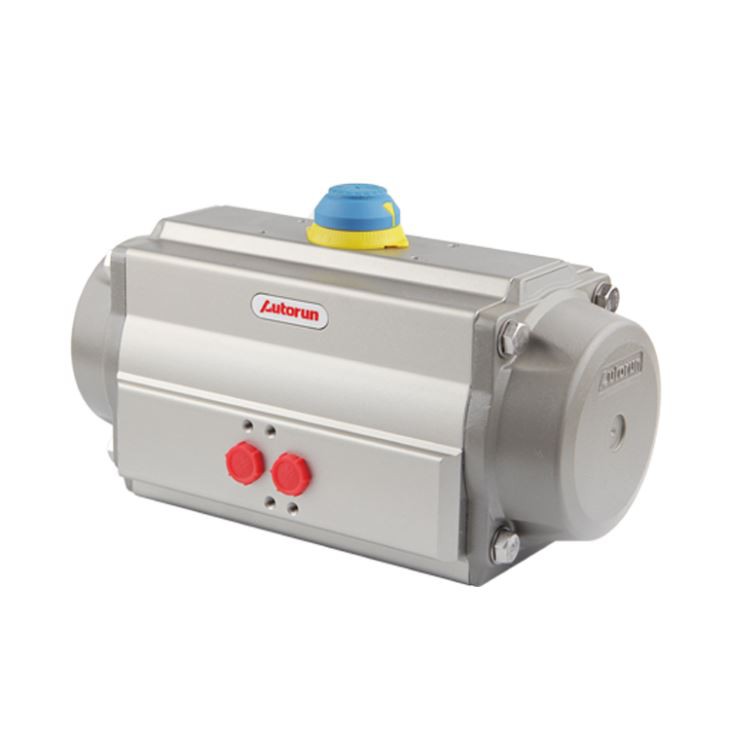

Cilindro neumático de 90 grados

El actuador neumático de ejecución automática 90 ° es una estructura de cremallera y piñón. Mantiene el aire en el cilindro, permitiendo que la presión del aire obligue a los pistones a girar el elemento de control de la válvula. Puede controlar productos de un cuarto de vuelta, como válvula de mariposa, válvula de bola, válvula de tapón, compuerta, etc. El actuador está disponible en modelos de doble efecto y retorno por resorte. El posicionador de válvula y la caja del interruptor de límite se pueden montar fácilmente en el actuador con la plataforma de montaje superior VDI / VDE-3845 estándar. El indicador de posición visual controlará la posición abierta y cerrada. Ajuste de rotación +/- 5% en posiciones abiertas y cerradas.

Caracteristicas

• Disponible para válvulas de 1/4 "hasta 36"

• Compacto y ligero.

• Nuevo diseño / vivienda de servicio pesado

• Normas ISO 5211 para un fácil montaje y reemplazo de la válvula

• NAMUR Solenoide y Topworks patrones de montaje.

• Brocha de doble salida cuadrada

• Vida de ciclo alta con rodamientos de baja fricción en todas las superficies móviles y deslizantes

• Montajes encapsulados de muelles.

• Resistente a la corrosión con cuerpo anodizado duro, tapas de extremo recubiertas con epoxi y sujetadores de acero inoxidable

Presupuesto

Presión de aire: 2.5bar ~ 8bar

Ángulo de rotación: 0 ° a 90 °. Ajustable + 5 ° a -5 °

Temperatura ambiente: -20 ~ + 80 ° C

Tipo: Doble efecto, simple efecto (retorno por muelle)

Accesorios opcionales: válvula solenoide, regulador de aire, caja de interruptor de límite, posicionador electroneumático

Lubricación: todas las piezas móviles están recubiertas con lubricantes, lo que prolonga su vida útil

Material de la superficie: anodizado duro

Operación

Ejecución automática de 90 ° actautor modelo de doble acción para ser abierto o cerrado por suministro de aire. El modelo de retorno por resorte requiere presión de aire para abrir y los resortes internos para cerrar o al revés. El factor de seguridad sugerido para el actuador de doble acción en condiciones normales de trabajo es del 20% al 30%, para el actuador de retorno por resorte del 30% al 50%. Las válvulas piloto de solenoide de 4 vías se utilizan para controlar un actuador de doble efecto y las válvulas piloto de solenoide de 3 vías para los modelos de retorno por resorte. El aire del piloto debe ser filtrado, secado o lubricado. La unidad de salida gira en sentido contrario a las agujas del reloj para abrirse cuando se ve desde la parte superior del actuador.

Opciones

• Válvula piloto de solenoide Namur

• Caja de interruptor de límite de apertura / cierre del monitor

• Posicionador electroneumático 4-20m entrada y salida.

Construcción
